渦流鋼管自動探傷設備

作者: 發布時間:2020/4/16 16:50:45 瀏覽次數:


渦流鋼管自動探傷設備介紹

渦流鋼管自動探傷設備是我公司生產的渦流探傷設備系列中的一款,本款渦流鋼管自動探傷設備已通過國家檢測中心認證,適用于碳鋼管、合金鋼管、不銹鋼管的缺陷的無損探傷檢測。本款設備包括機械裝置、控制裝置檢測裝置三部分,采用阻抗平面分析、非等幅相位幅度區域報警等技術,實現缺陷自動檢測、并輸出自動分選信號、標記信號 。



設備詳細介紹及報價請聯系  李經理189-311-80976



渦流鋼管自動探傷設備應用領域

鋼鐵、機械、汽車、電力、航空、船舶等行業中各類碳鋼管、合金鋼管、不銹鋼管及其他類型鋼管的無損探傷檢測。



渦流鋼管自動探傷設備技術參數

1.探傷速度:0~70m/min

2.探傷管徑:76~195mm

3.穩定性:2db

4.執行標準:GB7735-2004.YB4083-2000

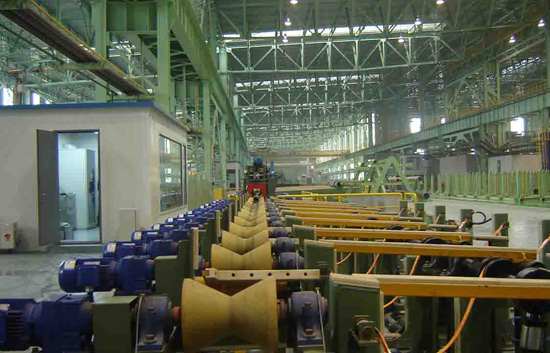

渦流鋼管自動探傷設備結構

1.檢測探頭、磁飽和退磁裝置

穿過式探頭采用自比差分式

磁飽和裝置的功能是消除鐵磁性材料磁導率的不均勻性引起的噪聲,退磁裝置的功能是使鋼管剩磁趨于零。



2 .壓緊裝置

壓緊裝置的功能是將被探鋼管勻速、穩定、同心送入送出探傷單元,克服磁飽和單元的阻力,對無縫鋼管較小彎曲,在彈性范圍內能夠予以“矯直”。



3 .上下料架、標記單元

上下料架的功能是穩定地將鋼管送入送出輥道。

標記裝置是標記缺陷位置。



4 .前后滾道

前后滾道功能是穩定地將鋼管輸入輸出檢測探頭。



渦流探傷設備



5 .儀器與操作臺

操作臺是整個渦流探傷設備的控制中心,協調控制整套設備的工作。



渦流鋼管自動探傷設備優點

本系統采用先進的計算機實時過程監控,動畫顯示,實時信號處理技術。使該套設備在自動化程度,可靠性方面達到國際先進水平。同時,本系統缺陷檢測采用非等幅相位幅度報警技術,對測量結果進行三分選 ( 好、壞 ) 并實時顯示缺陷所在部位。



渦流鋼管自動探傷設備檢測工藝

水浸超聲檢測法、水膜超聲檢測法、水注超聲檢測法

梳狀掃查或擺掃掃查檢測平底孔或刻槽

板邊采用邊探跟蹤方式檢測平底孔或刻槽

可檢測工件內部及表面的氣孔、裂紋、夾渣等缺陷



檢測標準
◆NB/T47013-2015《承壓設備無損檢測》

◆GB/T7735-2004《鋼管渦流探傷檢驗方法》

◆GB/T9711.3-2005《石油天然氣工業輸送鋼管交貨技術條件第3部分》

◆Q/SY GJX 101-2010《中國石油管道天然氣輸送管道用鋼管通用技術條件》

◆ASTM A519美國材料標準《機械工程用碳素鋼和鋁合金鋼無縫鋼管》

◆ISO3183-3《美國管線規范》



渦流鋼管自動探傷設備質保期及售后服務
渦流鋼管自動探傷設備自設備合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。



長期的科學研究和生產實踐中,我們綜合國內無損檢測設備的特點,消化吸收國外設備的特長,根據我國鋼鐵產品結構,研制生產了適合多種直徑鋼管的自動探傷設備。電控采用傳感技術和微機控制,可實現全自動化探傷。大中小口徑的渦流、超聲在線自動檢測設備,全部通過檢測中心的認證,其中近十余項達到國內先進水平。在大口徑渦流,超聲波智能在線檢測的關鍵核心技術上取得突破,取得了完全自主知識產權和國內先進的科技成果,形成渦流、超聲系列化成套裝備。目前產品達到或高于行業標準,技術水平高于國內,渦流探傷設備、超聲探傷設備的探傷范圍為∮5-∮1500。
